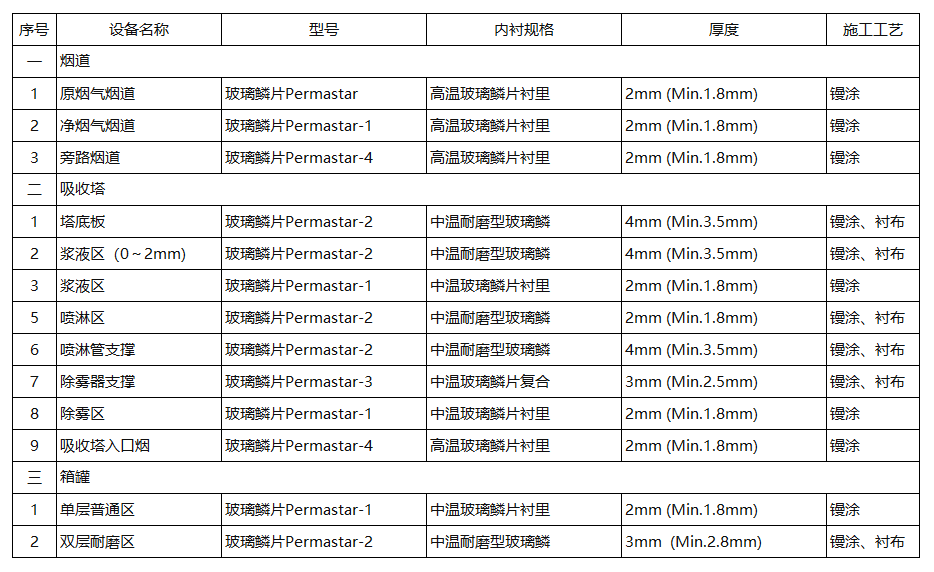

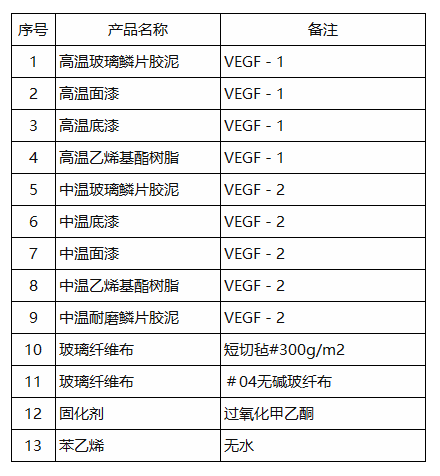

#一、施工范围 搭建脚手架、吸收塔、烟道等以前开裂脱落、空鼓、被腐蚀防腐层处理，小面积打磨、大面积喷砂，并采用乙烯基鳞片胶泥镘涂工艺、玻璃钢工艺及耐磨胶泥工艺防腐。 工作温度：60-180℃ #二、腐蚀情况 火电厂烟气中含有SO2、NOx、HF、HCl等气体，脱硫系统洗涤液中含有H2SO4、HCl、HF等化学介质腐蚀溶液，含亚硫酸、微量Cl-的热蒸汽腐蚀；且含有20%左右的固体。 稀硫酸、硫酸盐或其它化合物，烟气温度也同时降低到露点以下，这就给脱硫装置带来了露点腐蚀问题。水分子及其他化学介质对衬里渗透；喷淋液对吸收塔表面的冲刷磨损；装置停车时冷凝酸的腐蚀。 装置停车时冷凝酸的腐蚀；高温烟气对烟道表面的冲刷磨损。 #三、施工组织方案 ##1.设计方案  ##2. 内衬防腐材料  #四、具体操作 ##1、环境条件： （1） 为了确保涂装质量，须严格按照说明书的规定进行施工。 （2）在大风天禁止涂装作业。 （3）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。 （4）在气温低于5℃时，一般不进行喷涂作业（需要特使处理，后附录）。因为在这种温度下，VEGF鳞片胶泥（涂料）的固化速度明显减慢。 在气温高于30℃时，由于其中的苯乙烯挥发太快，为了避免干喷，应将无气喷涂枪尽可能接近物面进行垂直喷涂。
